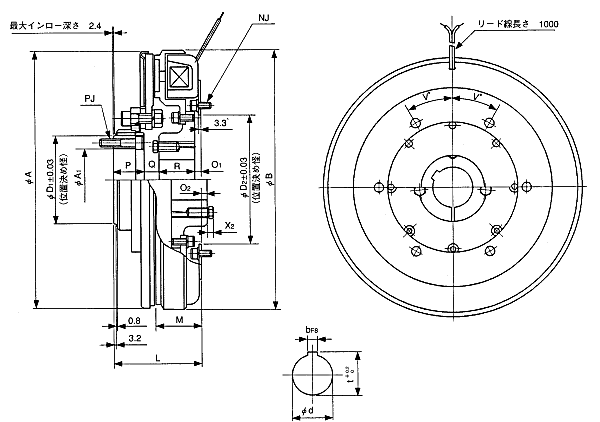

通轴型shinko_sinfonia_神钢电机离合器＜SF-1000/IMS＞

形　式	SF-1000/IMS
静摩擦トルク Nm	350
定格電圧 DC-V	24
消費電力 W(at75逤)	31
質量 kg	17

单位 : mm

径方向	A	262
	A₁	66.7
	B	260
	D₁	101.6
	D₂	136.57

軸方向	L	93.1
	M	49.2
	O₁	6.3
	O₂	2.4
	P	35
	Q	20.1
	R	31.7
	X₂	6

取
付

NJ

本数

6

P.C.D

155.6

ボルト

M8x16

PJ

本数

6

P.C.D

80.95

ボルト

M10x45

V

30

軸
穴

d

48

b

12

t

51.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

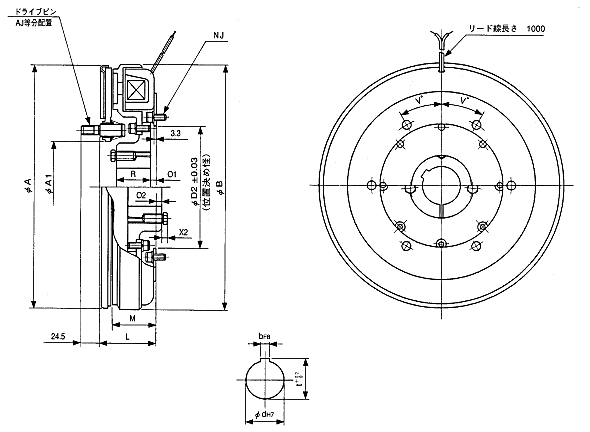

通轴型shinko_sinfonia_神钢电机离合器＜SF-1000/IMP＞

形　式	SF-1000/IMP
静摩擦トルク Nm	350
定格電圧 DC-V	24
消費電力 W(at75逤)	31
質量 kg	15

单位 : mm

径方向	A	262
	A₁	107
	B	260
	D₂	136.57

軸方向	L	64.3
	M	49.2
	O₁	6.3
	O₂	2.4
	R	31.7
	X₂	6

取付	AJ	本数	3
		P.C.D	133.4
		ボルト	M12
	NJ	本数	6
		P.C.D	155.6
		ボルト	M8×16
	V		30
軸穴	d		48
	b		12
	t		51.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

通轴型shinko_sinfonia_神钢电机离合器＜SF-1000/IMP＞

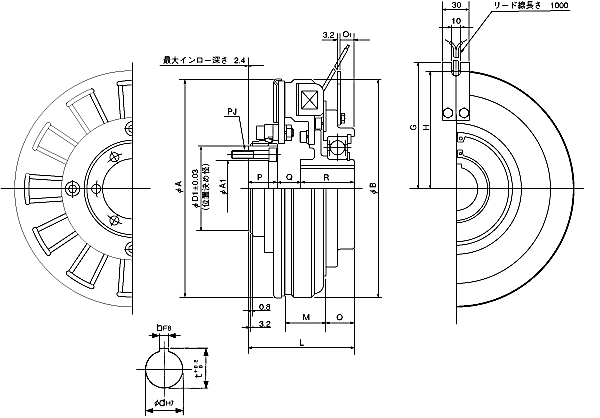

形　式	SF-1000/BMS
静摩擦トルク Nm	350
定格電圧 DC-V	24
消費電力 W(at75逤)	31
質量 kg	19

径方向	A	262
	A₁	66.7
	B	260
	D₁	101.6
	G	140
	H	130

軸方向	L	127.1
	M	49.2
	O	34
	O₁	16.8
	P	35
	Q	28.1
	R	64

取付	PJ	本数	6
		P.C.D	80.95
		ボルト	M10×45
軸穴	d		48
	b		12
	t		51.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

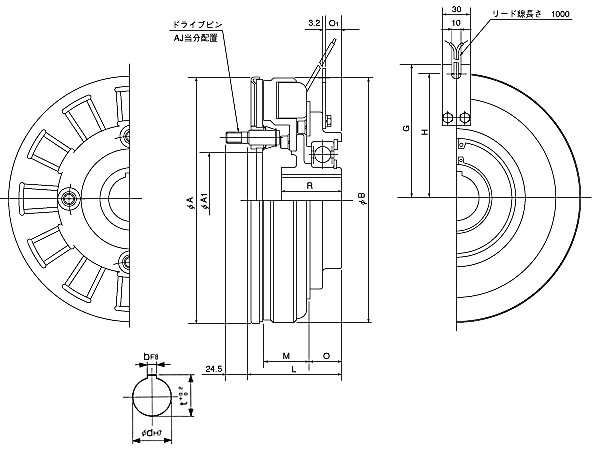

通轴型shinko_sinfonia_神钢电机离合器＜SF-1000/BMP＞

形　式	SF-1000/BMP
静摩擦トルク Nm	350
定格電圧 DC-V	24
消費電力 W(at75逤)	31
質量 kg	17

单位 : mm

軸方向	A	262
	A₁	107
	B	260
	G	140
	H	130

軸方向	L	98.3
	M	49.2
	O	34
	O₁	16.8
	R	64

取付	AJ	本数	3
		P.C.D	133.4
		ボルト	M12
軸穴	d		48
	b		12
	t		51.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB
