线圈旋转型shinko_sinfonia_神钢电机离合器<TR-1120>



形 式

TR-1120
定格トルク     Nm
11200

定格電圧     DC-V

24
消費電力    W(at75℃)
93

質量               kg

60

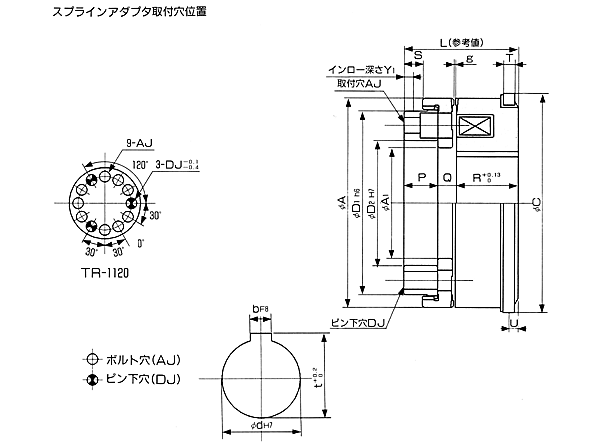

単位 : mm



A 282.6
A1 148
C 304.8
D1 250
D2 172


L 165.6
P 45
Q 25.9
R 94.7
S 20.4
T 9.5
U 17.5
Y1 10
g
0.9 +0.3
0

A
J
P.C.D 214



φ18穴
φ26座グリ
深さ19
D P.C.D 214
ピン下穴 16

d 127
b 35
t 138
電源箱
DMP-200/24A
