轴承安装型<TZ-25>



形 式

TZ-25
定格トルク   Nm
250

定格電圧   DC-V

24
消費電力   W(at75℃)
45

質量             kg

4.8

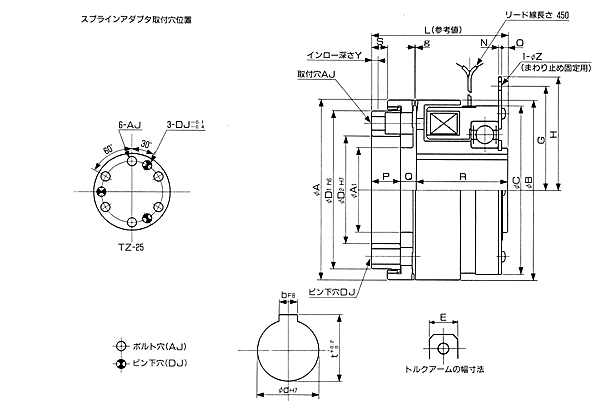

単位 : mm



A 117.4
A1 55
B 117.4
C 110
D1 103
D2 70
E 16
H 74
G 68


L 89.1
N 1.8
O 4.2
P 19.0
Q 10.4
R 59.7
S 10.4
Y 4
Z 5.5
g
0.4 +0.1
0

P.C.D 86.87
AJ
Φ9穴
Φ14
座グリ深さ
10
DJ 10

d 40
b 12
t 43.5
電源箱
DMP-63/24A
