| C7系列控制器 |
|

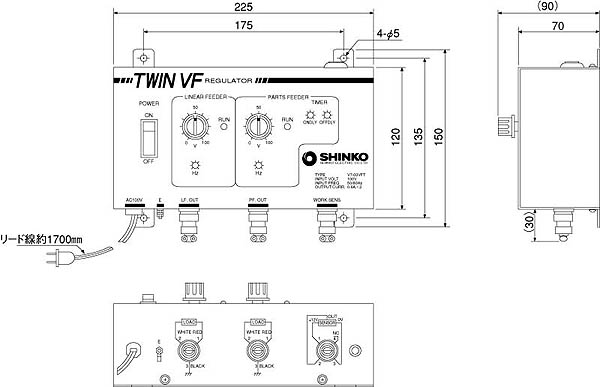

| 外形尺寸图 |
| C7-03VFT |
 |

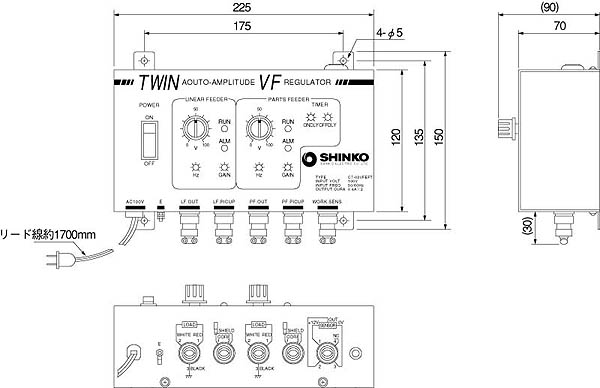

| 外形尺寸图 |
| C7-03VFEFT |
 |
| 式样 |
| 形式 |
C7-03VFT | C7-03VFEFT | ||||
| 入力 | 電源 | AC100/110V,50/60Hz |
||||
| パ ｜ ッ フ ィ ｜ ダ |
出力 | 制御方式 | PWM方式 | |||
| 電圧 | 0～95V | |||||
| 安定度 | 土3%（但し、80ノッチ以下で定振幅制御なしの場合) | |||||
| 振動数 | 全 波：100～160Hz 高周波：220～360Hz |
|||||
| 安定度 | 土0.3%以内 | |||||
| 最大電流 | 0.6A | |||||
| 付加機能 | 定振幅制御 | ― |
近接センサを接続することにより可能 |
|||
| センサ電源 | DC12V,MAX80mAを3Pコンセプトプラグに供給 |
|||||
| オン??オフディレ | 0.2～4秒可変 |
|||||
| 運転??停止制御 | 外部信号により運転??停止が可能 |
|||||
| 出力信号 | 運転と同期した信号を出力 |
|||||
| ソフトスタート | 立ち上がり時間 0.2～2秒 |
|||||
| 周波数表示端子 | 出力周波数表示用端子（表示器はオプション） | |||||
| リ ニ ア フ ィ ｜ ダ |
出力 | 制御方式 | PWM方式 | |||
| 電圧 | 0～95V | |||||
| 安定度 | 土3%（但し、80ノッチ以下で定振幅制御なしの場合) | |||||
| 振動数 | 全 波：100～160Hz 高周波：220～360Hz |
|||||
| 安定度 | 土0.3%以内 | |||||
| 最大電流 | 0.6A | |||||
| 付加機能 | 定振幅制御 | ― | 近接センサを接続することにより可能 | |||
| 運転??停止制御 | 外部信号により運転??停止が可能 | |||||
| 出力信号 | ― | |||||
| ソフトスタート | 立ち上がり時間 0.2～2秒 | |||||
| 周波数表示端子 | 出力周波数表示用端子（表示器はオプション） | |||||
| 使用条件 | 耐ノイズ電圧 | 1000V以上 | ||||
| 使用温度範囲 | 0～40゜C | |||||
| 使用湿度範囲 | 10～90%（但し結露なきこと） | |||||
| 外形色 | マンセル記号5 Y7/1 | |||||
| 外形寸法(mm) | 225W×150H×90D(コンセントプラグ含まず) | |||||
| 質量 | 1.6kg | 1.8kg |
||||
| パーツフィーダ |
|
|||||
| |
| |
