C9-03VFT系列控制器 | ![]() |

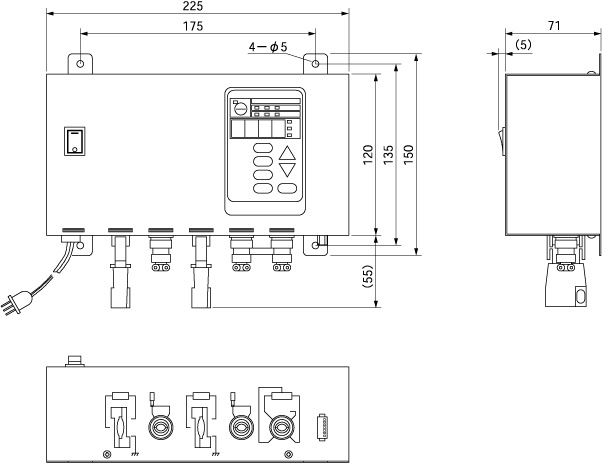

外形尺寸图 | 単位:mm |
C9-03VFT |
![]() |
标准样式 |
形式 | C9-03VFT | |
入 力 |
電圧 | AC100/110/115V±10% 50/60Hz |
出 力 |
制御方式 | PWM方式 |
電圧 | 0~95V | |
振動数 | 全波:100~180Hz 高周波:220~360Hz | |
最大電流 | 0.6A | |
付 加 機 能 |
固有振動数自動追尾 | パーツフィーダおよびリニアフィーダの固有振動数を 自動的に検出して、その振動数で駆動する |
定振幅制御 | 振幅のデジタル設定が可能 振幅検出センサにより振幅を一定に制御 |
|
運動•停止制御 | 外部信号により運転•停止が可能 | |
オーバーフロー制御 | センサを用いてパーツフィーダのオーバーフロー制御が可能 オン/オフディレイ 0.2~4秒可変 |
|
センサ電源 | DC12V | |
出力信号 | 運転と同期した信号を出力 | |
ソフトスタート | 0.5~2 秒可変 | |
使 用 条 件 |
耐ノイズ電圧 | 1000V以上 |
使用温度範囲 | 0~40℃ | |
使用湿度範囲 | 10~90%(NO condensation) | |
外形色 | 5Y7/1(beige) | |
外形寸法 | 225W×150H×70D(㎜) | |
質量 | 1.8㎏ | |
パーツフィーダ、リニアフィーダ 適用形式 |
[パーツフィーダ] HME-08、HME-14、 ME-08、ME-14 [リニアフィーダ] HLFB-04、LFB-04 |
|
