| C9-3VFT系列控制器 |
|

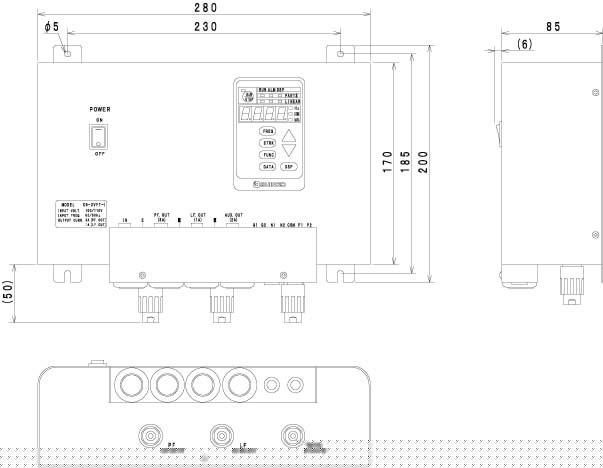

| 外形尺寸图 | 単位：mm |
 |
| 标准样式 |
| 形式 | C9-3VFT-2 | C9-3VFT-1 | ||
| 入力電源 | AC200／220V±10% 50／60Hz | AC100／110V±10% 50／60Hz | ||
| 制御方式 | PWM方式 | |||
| 出 力 |
電圧 | 0～190V | ||
| 振動数 | パーツフィーダ | 50～90Hz 100～180Hz | ||
| リニアフィーダ | 50～90Hz 65～120Hz 100～180Hz | |||
| 最大電流 |
パーツフィーダ | 3A | ||
| リニアフィーダ | 1.0A | |||
| 運 転 モ ｜ ド |
オートチューニング | 周波数自動追尾機能により周波数設定が不要で定振幅制御を行う | ||
| 定振幅モード | 設定した周波数にて定振幅制御を行う | |||
| 定電圧モード | 周波数、出力電圧を手動設定する | |||
| 付 加 機 能 |
早出し機能 | 残ワーク排出時など、PF側の振幅を一時的に増幅する | ||
| 速度切替 | 外部信号により振幅設定値切替が可能（最大４設定） | |||
| 運転•停止信号 | 外部信号により運転／停止が可能 | |||
| 出力信号 | パーツフィーダ側の運転に同期した信号を出力 | |||
| ソフトスタート | 立ち上がり時間 0.2～2.0秒 | |||
| オン??オフディレイ | ディレイ時間 0.2～4.0秒 | |||
| センサ電源 | DC12V、MAX80ｍAを3Pコンセントプラグに用意 | |||
| 同 期 電 源 出 力 |
機能 | パーツフィーダの運転（RUN）に同期した電源出力 | ||
| 制御方法 | トライアックによるON／OFF制御 | |||
| 出力電圧 | コントローラ入力電源に同じ | |||
| 最大電流 | 2A | |||
| 使 用 条 件 |
耐ノイズ電圧 | 1000V以上 | ||
| 使用温度範囲 | 0～40℃ | |||
| 使用湿度範囲 | 10～90％（但し、結露なきこと） | |||
| 外形色 | グレー日本塗料工業 S2－1006） | |||
| 外形寸法 | 280W×200H×90D（コンセントプラグ含まず） | |||
| 質量(Kg) | 2.3 | |||
| 弊 社 適 応 商 品 |
パーツフィーダ | EA－15.20.25.30.38.45 |
||
| リニアフィーダ | LFB－300.400.550 LFG－400.550.700 |
|||
| |
