外形尺寸图 |
DMS-15/20 |
|
尺寸表 | 単位:mm |
形式 | H | φA | φB | M | φD | φE | φd | φe |
DMS-15 | 127~130~133 | ]160 | 150 | M8 | 72 | 94 | 50 | 120 |
DMS-20 | 147~150~153 | 210 | 200 | M10 | 100 | 130 | 70 | 160 |

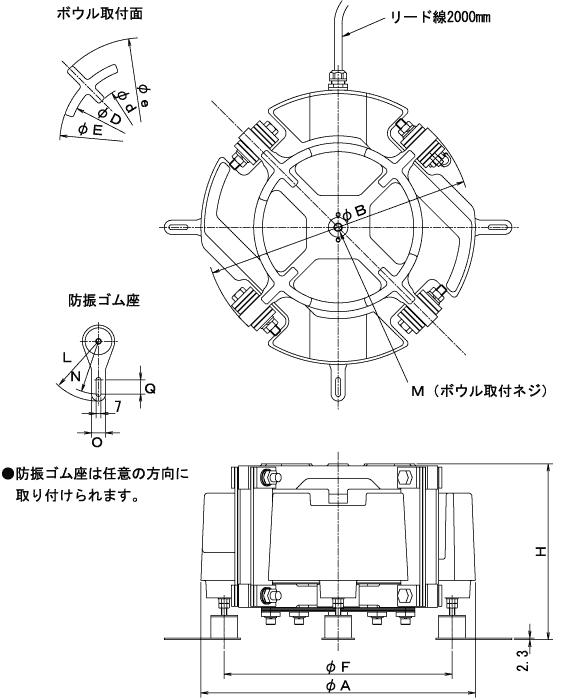

DMS-25~45 |
|
尺寸表 | 単位:mm |
形式 | H | φA | φB | M | φF | L | N | O | Q | φD | φE | φd | φe |
DMS-25 | 182~185~188 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 10 | 140 | 160 | 100 | 200 |
DMS-30 | 215~220~225 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 20 | 172 | 192 | 140 | 240 |
DMS-38 | 245~250~255 | 390 | 380 | M16 | 324 | 85 | 75 | 20 | 20 | 215 | 240 | 170 | 300 |
DMS-45 | 260~265~270 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 20 | 270 | 300 | 210 | 350 |
|
