外形尺寸图 |

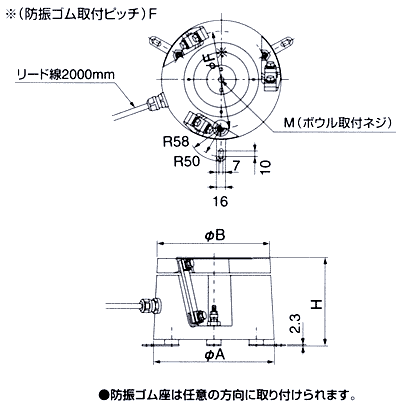

EA-15/20 | 単位:mm |
|
尺寸图 | 単位:mm |
形式 | H | φA | φB | M | φF |
EA-15 | 130~133~136 | 160 | 150 | M8 | 130 |
EA-20 | 152~155~158 | 210 | 200 | M10 | 170 |

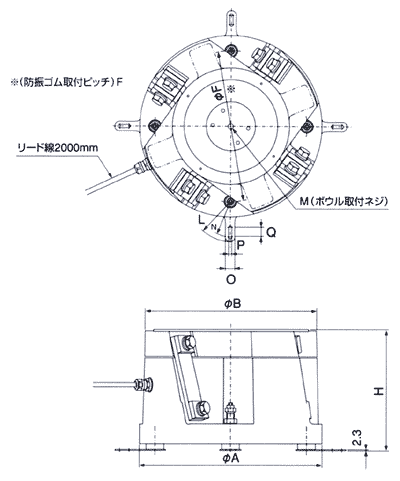

EA-25/30/45 | 単位:mm |
|
尺寸图 | 単位:mm |
形式 | H | φA | φB | M | φF | L | N | O | P | Q |
EA-25 | 187~190~193 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
EA-30 | 215~220~225 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
EA-38 | 255~260~265 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
EA-45 | 275~280~285 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |
|
