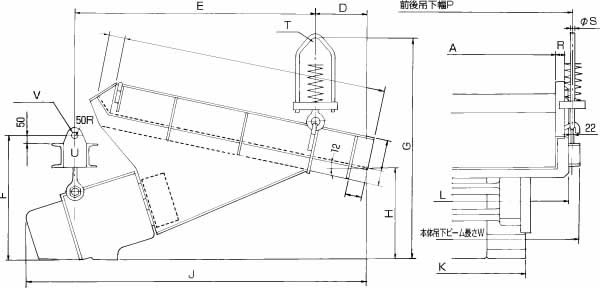

■尺寸图

単位：mm

形式	A	B	C	※D	※E	※F	※G	※H	※J	K	※L	M	N	P
RFH-160B	1300	1650	200	320	1500	815	1370	585	2120	930	1480	100	85	1520
RFH-260B	1500	1800	250	435	1730	995	1610	715	2490	1180	1770	150	110	1804
RFH-350B	1800	2000	300	330	2030	1110	1680	650	2680	1280	2090	100	110	2104
RFH-500B	2200	2200	350	420	2230	1220	2090	695	3010	1430	2530	150	165	2548
RFH-700B	2400	2400	350	425	2460	1340	2090	695	3330	1900	2730	150	165	2748
RFH-1000B	2600	2600	400	420	2730	1620	2190	765	3670	2140	2930	150	170	3028
RFH-1500B	2800	2800	400	550	2840	1600	2280	840	3880	2140	3130	150	170	3228

形 式	Q	R	吊 下 形 尺 寸					据 置 形 尺 寸
			S	T	UT	V	W	※H'	※E'	※D'	C'	C"	X	Y	X'	Y'	Z
RFH-160B	100	60	Φ25	40R	22	2-Φ40	1600	825	1120	510	730	1300	400	250	200	200	9
RFH-260B	125	75	Φ32	50R	25	2-Φ45	1900	835	1320	620	900	1600	400	250	200	200	9
RFH-350B	150	85	Φ38	50R	32	2-Φ50	2200	930	1630	540	1030	1900	400	250	210	210	9
RFH-500B	175	90	32	2-Φ65	32	2-Φ65	2650	950	1580	830	1080	2160	460	460	260	460	12
RFH-700B	175	90	38	2-Φ65	38	2-Φ65	2860	925	1870	850	1500	2600	460	460	260	460	12
RFH-1000B	200	100	50	2-Φ75	50	2-Φ75	3180	1120	2120	810	1500	2800	460	460	260	460	12
RFH-1500B	200	100	50	2-Φ75	50	2-Φ75	3180	1120	2120	810	1500	2800	460	460	260	460	12
