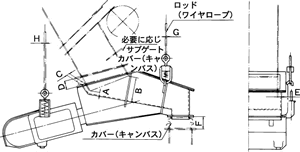

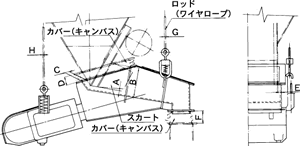

| F/FH电磁式盖出口付标准型 |
 |
 |
| 单位：mm |
| 形式 | A | B | C | D | E | F | G | H |
| F-212BDT | 30 | 150 | 20 | 50 | 10 | 40 | Φ1/2”(Φ10) | Φ1/2”(Φ10) |
| F-22BDT | 30 | 180 | 20 | 50 | 10 | 40 | Φ1/2”(Φ10) | Φ5/8”(Φ10) |
| FH-22BDT | 30 | 200 | 20 | 50 | 10 | 40 | Φ1/2”(Φ10) | Φ5/8”(Φ10) |
| F-33BDT | 30 | 240 | 20 | 80 | 15 | 40 | Φ3/4”(Φ12) | Φ3/4”(Φ12) |
| FH-33BDT | 30 | 250 | 20 | 80 | 15 | 40 | Φ3/4”(Φ12) | Φ3/4”(Φ12) |
| F-44BDT | 50 | 300 | 30 | 80 | 20 | 60 | Φ1” (Φ12) | Φ1” (Φ16) |
| F-45BDT | 50 | 380 | 30 | 80 | 20 | 60 | Φ1” (Φ12) | Φ11/8”(Φ16) |
| FH-45BDT | 50 | 410 | 30 | 80 | 20 | 60 | Φ1” (Φ12) | Φ11/8”(Φ16) |
