RVS型振动筛系列
下部驱动式
■标准式样
形式 有効ふるい
面積
(m2
トラフ寸法
幅X長さ
(mm)
振動モータ
形式
(2台)
振動モータ
出力
(Kw×台数)
振動数
50Hz/60Hz
(回/分)
重量
(kg)
適用制御器
※RVS-450-1.2 0.33 450×1200 RV-24B 0.2×2 1450/1710 180 ORV-24X2R
※RVS-600-1.2 0.45 600×1200 RV-44B 0.4×2 1450/1710 260 ORV-44X2R
※RVS-750-1.5 0.78 750×1500 RV-74B 0.75×2 1450/1710 400 ORV-74X2R
※RVS-900-1.8 1.16 900×1800 RV-158B 1.5×2 720/850 850 ORV-158X2R
※RVS-900-2.4 1.68 900×2400 RV-158B 1.5×2 720/850 1100 ORV-158X2R
RVS-1200-2.4 2.28 1200×2400 RV-228B 2.2×2 720/850 1450 ORV-228X2R
RVS-1200-3 2.96 1200×3000 RV-378B 3.7×2 720/850 1650 ORV-378X2R
RVS-1500-3 3.74 1500×3000 RV-378B 3.7×2 720/850 2300 ORV-378X2R
RVS-1500-3.6 4.46 1500×3600 RV-558B 5.5×2 720/850 2500 ORV-558X2R
RVS-1500-4.8 6.2 1500×4800 RV-558B 5.5×2 720/850 3800 ORV-558X2R
RVS-1800-4.8 7.48 1800×4800 RV-758B 7.5×2 720/850 4850 ORV-758X2R

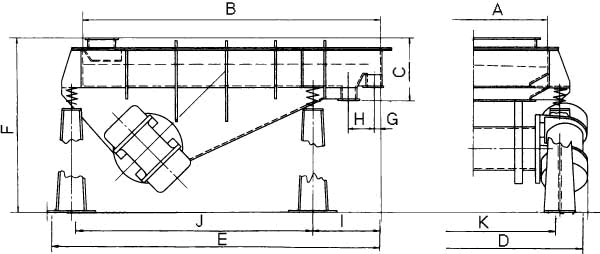

■外形尺寸图:下部駆動式(据置形)1段ふるい

■尺寸表

単位:mm

形式 A B C D E F G H I J K
 RVS-450-1.2 450 1200 300 800 1345 770 50 200 450 820 640
 RVS-600-1.2 600 1200 300 960 1475 830 50 200 450 850 800
 RVS-750-1.5 750 1500 300 1150 1755 930 50 200 500 1080 950
 RVS-900-1.8 900 1800 380 1260 2180 1260 50 200 500 1480 1100
 RVS-900-2.4 900 2400 380 1260 2690 1260 50 200 540 1950 1100
 RVS-1200-2.4 1200 2400 420 1620 2690 1400 50 200 540 1950 1400
 RVS-1200-3 1200 3000 420 1620 3100 1400 50 200 750 2150 1400
 RVS-1500-3 1500 3000 420 1700 3100 1500 50 200 750 2150 1700
 RVS-1500-3.6 1500 3600 420 1700 3650 1500 50 200 800 2650 1700
 RVS-1500-4.8 1500 4800 420 2050 4930 1700 80 260 1300 3400 1800
 RVS-1800-4.8 1800 4800 420 2550 4930 1800 80 260 1300 3400 2100


上部驱动式

■标准式样
形式 有効ふるい
面积
(m2
トラフ尺寸
幅X長さ
(mm)
振动モータ
形式
(2台)
振动モータ
出力
(Kw×台数)
振动数
50Hz/60Hz
(回/分)
重量
(kg)
適用制御器
※RVS-450-1.2 0.33 450×1200 RV-24B 0.2×2 1450/1710 180 ORV-24X2R
※RVS-600-1.2 0.45 600×1200 RV-44B 0.4×2 1450/1710 260 ORV-44X2R
※RVS-750-1.5 0.78 750×1500 RV-74B 0.75×2 1450/1710 400 ORV-74X2R
※RVS-900-1.8 1.16 900×1800 RV-158B 1.5×2 720/850 850 ORV-158X2R
※RVS-900-2.4 1.68 900×2400 RV-158B 1.5×2 720/850 1100 ORV-158X2R
RVS-1200-2.4 2.28 1200×2400 RV-228B 2.2×2 720/850 1450 ORV-228X2R
RVS-1200-3 2.96 1200×3000 RV-378B 3.7×2 720/850 1650 ORV-378X2R
RVS-1500-3 3.74 1500×3000 RV-378B 3.7×2 720/850 2300 ORV-378X2R
RVS-1500-3.6 4.46 1500×3600 RV-558B 5.5×2 720/850 2500 ORV-558X2R
RVS-1500-4.8 6.2 1500×4800 RV-558B 5.5×2 720/850 3800 ORV-558X2R
RVS-1800-4.8 7.48 1800×4800 RV-758B 7.5×2 720/850 4850 ORV-758X2R

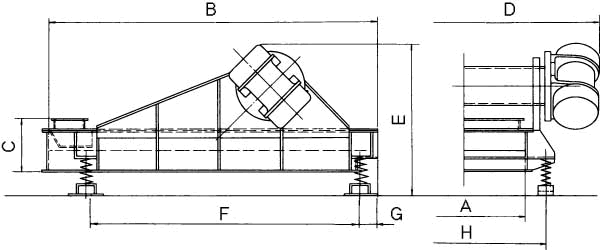

■外形尺寸图:上部 驱动方式(据置形)1段ふるい

■尺寸表

単位:mm

形 式 A B C D E F G H
 RVS-450-1.2 450 1200 250 1080 600 780 220 780
 RVS-600-1.2 600 1200 300 1240 700 780 220 1000
 RVS-750-1.5 750 1500 300 1480 830 1050 250 1100
 RVS-900-1.8 900 1800 380 1760 1000 1350 220 1250
 RVS-900-2.4 900 2400 380 1760 1110 1800 320 1250
 RVS-1200-2.4 1200 2400 380 2180 1220 1800 320 1600
 RVS-1200-3 1200 3000 380 2250 1270 2300 350 1600
 RVS-1500-3 1500 3000 430 2550 1360 2300 300 1900
 RVS-1500-3.6 1500 3600 430 2900 1400 2700 400 1900
 RVS-1500-4.8 1500 4800 430 2900 1580 4000 400 2000
 RVS-1800-4.8 1800 4800 480 3300 1600 4000 400 2300
