VSR平衡型振动筛系列

---

■标准式样

形式	有効ふるい 面积 (m2)	振动モータ 形式	振动モータ 出力 (kW×台数)	振动数 50Hz/60Hz (回/分)	重量 (Kg)
VSR－ 900-1.5	0.84	RV－42B	0.4×1	2900/3420	500
VSR－ 900-1.8	1.05	RV－42B	0.4×1	2900/3420	570
VSR－ 900-2.4	1.4	RV－42B	0.4×2	2900/3420	750
VSR－ 900-3.0	1.82	RV－42B	0.4×2	2900/3420	900
VSR－ 900-4.5	2.8	RV－42B	0.4×3	2900/3420	1400
VSR－ 1200-1.5	1.2	RV－42B	0.4×1	2900/3420	650
VSR－ 1200-1.8	1.5	RV－42B	0.4×1	2900/3420	800
VSR－ 1200-2.4	2.0	RV－42B	0.4×2	2900/3420	1100
VSR－ 1200-3.0	2.6	RV－42B	0.4×2	2900/3420	1400
VSR－ 1200-4.5	4.0	RV－42B	0.4×3	2900/3420	2000
VSR－ 1200-6.0	5.4	RV－42B	0.4×4	2900/3420	2700
VSR－ 1500-1.5	1.54	RV－42B	0.4×1	2900/3420	800
VSR－ 1500-1.8	1.92	RV－42B	0.4×1	2900/3420	1000
VSR－ 1500-2.4	2.56	RV－42B	0.4×2	2900/3420	1300
VSR－ 1500-3.0	3.33	RV－42B	0.4×2	2900/3420	1600
VSR－ 1500-3.6	4.0	RV－42B	0.4×2	2900/3420	2000
VSR－ 1500-4.5	5.12	RV－42B	0.4×3	2900/3420	2500
VSR－ 1500-6.0	6.91	RV－42B	0.4×4	2900/3420	3300

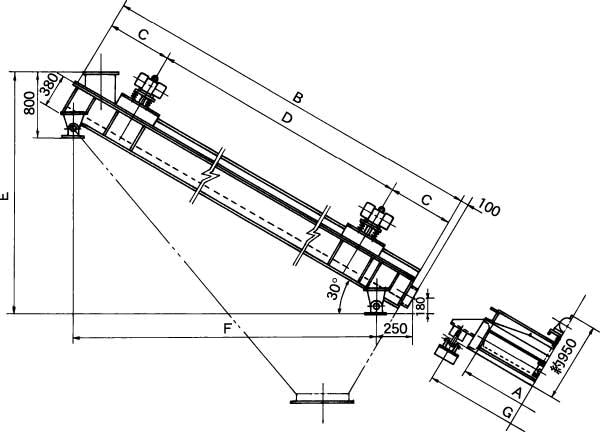

■外形尺寸图

■尺寸表

単位：mm

形式	A	B	C	D	E	F	G
VSR－ 900-1.5	900	1500	750	－	1410	1057	1200
VSR－ 900-1.8	900	1800	900	－	1560	1317	1200
VSR－ 900-2.4	900	2400	600	1200	1860	1836	1200
VSR－ 900-3.0	900	3000	750	1500	2160	2356	1200
VSR－ 900-4.5	900	4500	750	1500×2	2910	3655	1200
VSR－ 1200-1.5	1200	1500	750	－	1410	1057	1500
VSR－ 1200-1.8	1200	1800	900	－	1560	1317	1500
VSR－ 1200-2.4	1200	2400	600	1200	1860	1836	1500
VSR－ 1200-3.0	1200	3000	750	1500	2160	2356	1500
VSR－ 1200-4.5	1200	4500	750	1500×2	2910	3655	1500
VSR－ 1200-6.0	1200	6000	750	1500×3	3660	4954	1500
VSR－ 1500-1.5	1500	1500	750	－	1410	1057	1800
VSR－ 1500-1.8	1500	1800	900	－	1560	1317	1800
VSR－ 1500-2.4	1500	2400	600	1200	1860	1836	1800
VSR－ 1500-3.0	1500	3000	750	1500	2160	2356	1800
VSR－ 1500-3.6	1500	3600	900	1800	2460	2875	1800
VSR－ 1500-4.5	1500	4500	750	1500×2	2910	3655	1800
VSR－ 1500-6.0	1500	6000	750	1500×3	3660	4954	1800
