RFH-10～60A　橡胶弹簧式下部驱动吊下形

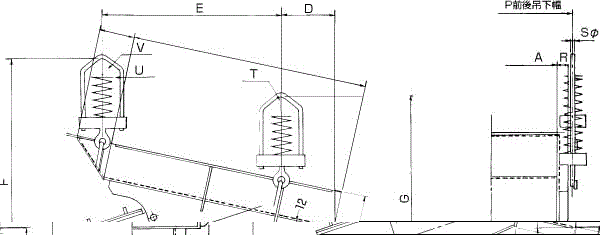

■尺寸图

単位：mm
形式 A B C D ※E ※F ※G ※H ※J K ※L M N P Q R 吊下形尺寸
S T U V
RFH-10A 450 800 120 180 600 810 685 240 1020 305 520 200 40 547 120 35 13 20 13 30
RFH-20A 600 1000 150 180 795 960 790 300 1170 385 690 200 55 770 120 45 13 20 13 30
RFH-45A 800 1200 180 295 890 1230 1030 385 1500 500 920 50 56 972 150 55 19 30 19 30
RFH-60A 900 1524 200 340 1130 1380 1170 475 1810 580 1050 100 80 1092 100 60 19 30 19 30
